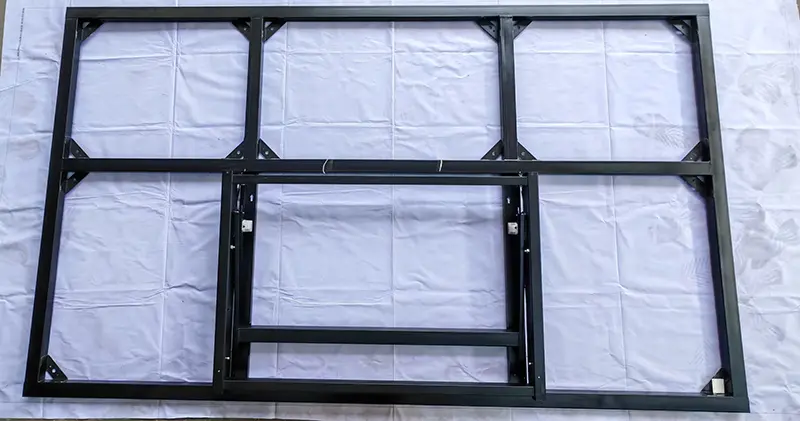

LCD 100-tolline vertikaalne hüdrauliline kronstein

LCD 100-tolline vertikaalne hüdrauliline kronstein on eriti vastupidav tugisüsteem, mis on loodud 100-tolliste LCD hiiglaslike ekraanide jaoks (ühildub ka 102/105-tolliste mudelitega). Erinevalt 98-tolliste ja väiksemate ekraanide klambritest kaalub paljas 100-tolline ekraan tavaliselt üle 130 kg ja on ligi 2,2 meetri kõrgune, mida ei saa ainult seinale kinnitades turvaliselt toetada. Sellel tootel on hübriidstruktuur, mis ühendab abiseina kandevõime ja põrandatoe. Suurem osa vertikaalsest koormusest kandub maapinnale, samal ajal kui sein on mõeldud ainult ümbermineku vältimiseks ja positsioneerimise fikseerimiseks.

Materjalid ja käsitöö

1. Põhiraam:

Paksendatud ja laiendatud külmvaltsitud terasplaadid tugevdavate ribidega suurema kandevõime ja deformatsioonita väändekindluse tagamiseks.

2. Hüdraulikasüsteem:

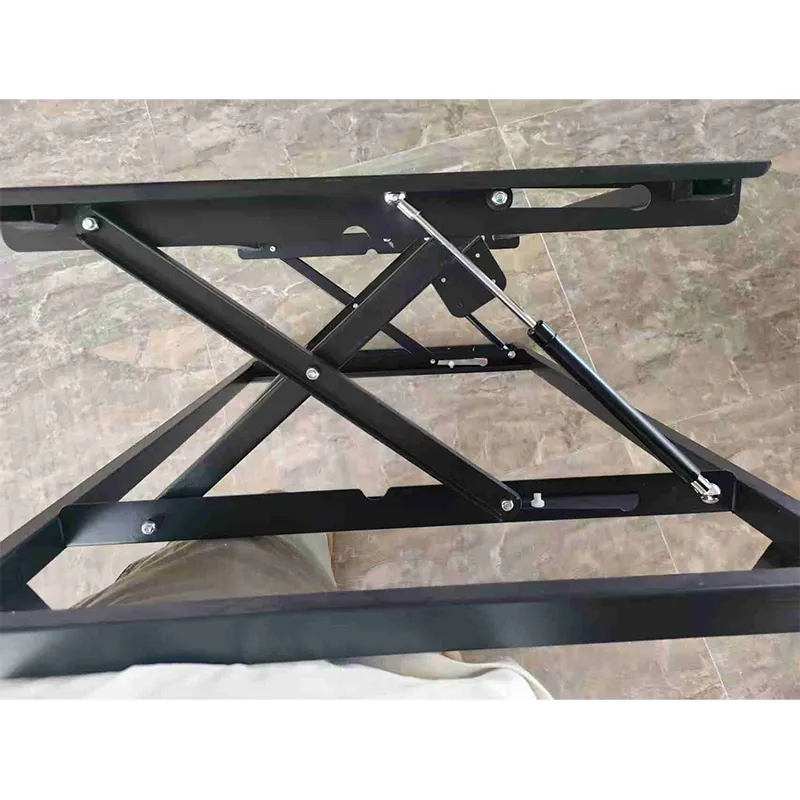

Tööstusliku kvaliteediga topelthüdraulilised summutuskomponendid pakuvad ühtlast tuge, sujuvat tõstmist ja vaikset puhverdamist.

3. Rippplaadi kokkupanek:

Kohandatud laiendatud VESA vertikaalne riputusplaat 100-tollistele ekraanidele, mis ühildub suurte ekraanide standardsete kinnitusavadega.

4. Ohutuskaitse:

Mitu kukkumisvastast riivi ja libisemisvastased lööki neelavad kummipadjad, et vältida juhuslikku kukkumist.

5. Kinnitusliitmikud:

Riiklikud standardid paksendatud ja pikendatud paisutuspoldid, mis jaotavad seina pinge ühtlaselt tugevamaks paigaldamiseks.

Toote eelised

1. Kohandatud hiiglaslike ekraanide jaoks:

Optimeeritud eranditult 100-tollise vertikaalse paigalduse jaoks, stabiilsem ja paremini paigaldatud kui universaalsed klambrid.

2. Tööjõusäästlik hüdrosüsteem:

Ekraani ja selle portide kaitsmiseks on lihtne reguleerimine.

3. Madalad hoolduskulud:

Kiiresti lahtivõetav disain, mida saab kasutada ilma professionaalsete tehnikuteta.

4. Ruumisäästlik:

Seina hoidev vertikaalne disain minimaalse horisontaalse jalajäljega, ideaalne fuajeesse, koridoridesse ja näitusesaalidesse.

5. Lai kasutusala:

Töötab konverentsidel, näitustel, kaubanduskeskustes, haiglates, valitsusasutustes, meediatööstuses ja mujal.

Kasutus- ja hoolduskulude võrdlus traditsiooniliste klambritega

Seinanõuded ja paigaldusspetsifikatsioonid

Kriitiline ohutushoiatus

100-tolline ekraan kaalub üle 90 kg. Valed seinatüübid võivad põhjustada ekraani kukkumist, mille tagajärjeks on varakaod ja kehavigastused.

Lubatud seinatüübid (kõik nõuded peavad olema täidetud üheaegselt)

Keelatud seinatüübid (paigaldamine rangelt keelatud)

Vajalikud tööriistad ja paigaldajate arv

Paigaldamise etapid

1. Seina ülevaatus: veenduge, et sein on kindla paksusega betoonist või telliskivist.

2. Positsioneerimine ja märgistamine: Kasutage laseri loodi, et tõmmake vertikaalne keskjoon ja märkige 8 puurimispunkti.

3. Puurimine ja aukude puhastamine: puurige elektrihaamriga augud sügavusele ≥100 mm, puhastage praht ja sisestage M10 paisutorud.

4. Aluse kinnitamine: Paigaldage seinaalus, pingutage samm-sammult 8 laienduspolti ja kontrollige vertikaalsust.

5. VESA rippplaadi paigaldamine: kinnitage laiendatud VESA plaat 100-tollise ekraani tagaküljele (ühildub aukude mustriga 600 × 400, 800 × 600, 900 × 600).

6. Ettevalmistused ekraani riputamiseks: Kontrollige hüdrovardaid ja kaitseriive; reguleerige tõsteplatvorm paigalduskõrgusele.

7. Paigaldage ekraan: kaks töötajat tõstavad ekraani, samal ajal kui üks operaator juhib konksud aluse piludega joondamiseks ja langetavad aeglaselt.

8. Luku turvariivid: Kinnitage järjestikku põhipandlad, külgmised turvalukud ja käsitsi keeratud kaldevastased kruvid.

9. Kaabli haldamine ja reguleerimine: Juhtige kaablid magnetkaabli kambrisse ja reguleerige kaldenurk optimaalsesse vaateasendisse.

10. Lõplik ülevaatus: raputage ekraani veendumaks, et see pole lahti, ja kontrollige kõiki riive.

Kohaldatavad stsenaariumid

Ettevõtte kontor

Suured konverentsisaalide ekraanid, vastuvõtulaua tervitusekraanid, ettevõttekultuuri vitriinseinad

Kaubanduslik väljapanek

Kaupluste reklaamekraanid, brändinäituste demoekraanid, kaupluste digitaalsed plakatiekraanid

Valitsus ja avalikud teenused

Teabeväljaannete ekraanid valitsussaalides, haiglate giidiekraanid, näitusepaikade juhendekraanid

Meedia ja otseülekanne

Vertikaalsed hiiglaslikud ekraanid lühikeste videote otseülekandeks, isemeedia sisu kuvamiseks, stuudioteabe ekraanid

Haridus ja koolitus

Ülikoolilinnaku bülletäänide ekraanid, koolitusruumi demoekraanid, interaktiivsed kuvarid koolitusasutustele

KKK

K1: Mis on selle 100-tollise vertikaalse kronsteini maksimaalne kandevõime?

V: Ehitatud paksendatud laiendatud terasplaatide ja kahekordse hüdraulilise toega, selle maksimaalne koormus ulatub 130 kg-ni, kattes täielikult igat tüüpi 100-tolliste suurte ekraanide kaalu.

K2: Kas vertikaalselt paigaldatud 100-tolline ekraan kaldub ettepoole nihutatud raskuskeskme tõttu?

V: Sellel on spetsiaalne tahapoole kaldu gravitatsioonikonstruktsioon koos tahapoole nihutatud rippuvate plaatidega, et nihutada koormust sissepoole, välistades ettepoole kaldumise ja servade kõverdumise.

Q3: milline on ekraani ja seina vaheline kaugus pärast vertikaalset paigaldamist?

V: Seinavahe on vaid 60–85 mm, üliõhuke ja ruumisäästlik ning kena ja minimalistliku välimusega.

Q4: Kas kronstein võib transportimise ajal deformeeruda?

V: Sellel on integreeritud tembeldatud konstruktsiooniosad, täielikult tugevdatud pakend ja nurgakaitse, millel on tugev surve- ja kukkumiskindlus, et vältida deformeerumist transpordi ajal.

K5: Kuidas kaableid peita ja hiljem uusi juhtmeid lisada?

V: Klambriga on kaasas sisseehitatud magnetkaablipesa (60 cm L × 120 cm K × 4 cm D), mis mahutab 4 HDMI-kaablit, 2 toitejuhet ja 2 võrgukaablit. Kate on magnetiliselt kinnitatud ja avamiseks tööriistavabalt. Kaablite lisamine või asendamine: tõmmake kate lahti, asetage uued kaablid sisse ja sulgege kaas – ekraani pole vaja eemaldada.

K6: Kas seda saab paigaldada horisontaalselt? Kas see toetab horisontaalse taseme reguleerimist?

V: See mudel toetab ainult vertikaalset paigaldamist ja selle struktuur on optimeeritud vertikaalse ekraani raskusjõu jaotuse jaoks. Kui on vaja vahetada horisontaal- ja vertikaalsuuna vahel, ostke meie pöörlev kronstein. Horisontaalseks joondamiseks: aluse paigaldamise ajal kalibreerige lasernivoo abil; peen horisontaalne reguleerimine (±2°) on saadaval pärast ekraani paigaldamist.

K7: Kas kronstein on põrutuskindel ja sobib maavärinaohtlikele piirkondadele?

V: See on läbinud vibratsioonitestid, mis simuleerivad 8-magnituudise maavärina sagedust, ilma ekraani kukkumise või lahtiste riivideta. Kuuekordse turvaluku disainiga tõste- ja libisemisvastased deflektorid on spetsiaalselt optimeeritud vibratsioonikeskkondade jaoks. Seda saab kasutada seismilistes tsoonides, sealhulgas Jaapanis, Taiwanis, Tšiilis, Türgis ja Californias.
