LCD video seinakinnitus

LCD-video seinakinnitus on modulaarne metallist tugisüsteem, mis on spetsiaalselt loodud LCD-videoseintele ja mida kasutatakse laialdaselt mitme ekraaniga ühendamise stsenaariumides, sealhulgas turvaseires, konverentsikeskustes, kommertsreklaamides ja liikluse juhtimiskeskustes. Valmistatud ülitugevatest külmvaltsitud terasplaatidest, millel on täpsed peenhäälestusmehhanismid, see toetab seinale ja põrandale paigaldatavat paigaldust ning iga paneeli sõltumatu reguleerimisega, et tagada ühtlased splaissimisvahed ja tasane üldpind. OEM-i kohandamine on saadaval otse tootja poolt.

Lahendatud on kolm peamist tehnilist valupunkti

1. Ebaühtlased splaissimisvahed – 6-suunaline peenreguleerimine, minimaalne vahe kuni 0,5 mm

2. Pikaajaline longus – alumised kandeklambrid + mitmepunktiline jõulaager, deformatsioon puudub 8 aasta jooksul

3. Raske hooldus – üksikpaneeli iseseisev lahtivõtmine, asendamine 90 sekundi jooksul

Mudeli valiku juhend

Miks valida meie LCD-video seinakinnitus?

1. 6-suunaline peenreguleerimine täpseks splaissimisvahe kontrollimiseks

Varustatud vertikaalse, horisontaalse ja ees-taga 6-suunalise reguleerimismehhanismiga paigaldusjärgseks trimmimiseks. Isegi ±5 mm seina puurimisvigade korral saab splaissimisvahesid kitsendada 0,5–1,5 mm-ni (sõltub ekraani raami paksusest).

Reguleerimisvahemik:

•Vertikaalne:±8mm

•Horisontaalne:±8mm

•Ees-taga:±5mm

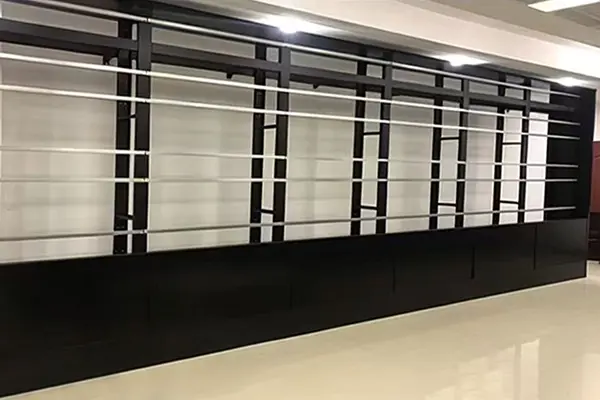

2. Modulaarne raam paindliku paigutuse jaoks

Poolitatud montaažiraam koos täppispositsioneerimisriivide tugedega:

• Üherealine horisontaalpaigutus (1 × N)

• Mitmerealine maatriksipaigutus (M × N)

• Portreeekraani liitmine (digitaalmärkide jaoks)

•Rõhtpaigutus ja portreepaigutus

Maksimaalne ühe samba kõrgus: 4m (umbes 6 tk 46”/ 4 tk 55” paneele)

Piiramatu horisontaalne laiendus mitme kõrvuti veerukomplekti kaudu

3. Sõltumatu lahtivõtmine lihtsaks hoolduseks

Iga paneel on fikseeritud eraldi konksudega. Defektse paneeli vahetamiseks või tagumise juhtmestiku kontrollimiseks:

✅ Pole vaja demonteerida kõrvalolevaid ekraane

✅Ühe inimese lahtivõtmine 90 sekundi jooksul

✅Ei mõjuta seina üldist stabiilsust

4. Alumised koormaklambrid hoiavad ära longu

Üks 55-tolline paneel kaalub kuni 35 kg. Tavalised kinnitused põhinevad ainult tagarippumisel, pikaajalisel kasutamisel kalduvad ettepoole ja põhja alla vajuma.

See kinnitus lisab alumised koormusklambrid, et jaotada paneeli raskus risttaladele, kusjuures ühe paneeli ohutu kandevõime on 80 kg ja deformatsioon puudub 8 aasta jooksul.

5. Peidetud kaablihaldus korraliku välimuse tagamiseks

Eraldatud tugeva ja nõrga voolu juhtmestiku jaoks raamis reserveeritud spetsiaalsed kaablite suunamiskanalid:

HDMI-kaablid, võrgukaablid ja toitejuhtmed on täielikult komplektis

Videoseina esiküljel pole katmata juhtmeid

Vastab tuletõrje- ja turvakontrolli standarditele

6. Kahekordne paigaldusrežiim sobib kõikidele seinatüüpidele

Tehnilised parameetrid

Paigaldamise etapid (viideteks seinale paigaldatud)

vaja 2 töölist; 4-paneelilise videoseina jaoks kulub umbes 2 tundi

Seinale paigaldatavad paigaldusetapid

1. Mõõtmine ja positsioneerimine: märkige puurimisasendid seinale vastavalt splaissiplaani joonisele, kalibreerige tasememõõturiga

2. Risttalade kinnitamine: paigaldage horisontaalsed risttalad (1 rea kohta) M10/M12 laienduspoltidega, vahekaugus ≤600 mm

3. Eelpaigaldage rippplaadid: kinnitage peenhäälestusrippplaadid ekraanide tagumiste VESA-aukude külge, tagage horisontaalne joondamine

4. Paigaldage ekraanid: alustage alumisest reast, lükake ekraanikonksud risttala piludesse ja kinnitage riivid

5. Liikumisvahede peenhäälestus: reguleerige 6-suunalisi tungraua kuuskantvõtmega, et vähendada vahesid kuni 1,0 mm.

6. Kaablite haldamine: viige kõik kaablid traatkünnidesse ja pingutage lahtised kruvid

7. Sisselülitamise test: kontrollige pildi järjepidevust, võtke pärast kinnitamist kasutusele

Põrandal seisva paigaldamise etapid

1. Monteerige sambad: ühendage vasak ja parem sammas alumise risttugedega, paigaldage reguleeritavad jalapadjad

2. Taseme reguleerimine: kõrguse reguleerimiseks pöörake jalapatju, kalibreerige tasememõõturiga

3. Lisage diagonaaltugede: üle 2 m kõrguste jaoks kohustuslik diagonaaltugede tugevdamine

4. Ekraani paigaldamine: järgige seinale paigaldamise protseduuri samme 3–5

5. Lõplik lukustamine: pingutage kõik ühenduspoldid ja lülitage testimiseks sisse

Kohaldatavad stsenaariumid

Võrdlus traditsiooniliste kinnitustega

KKK

K1: Mis suurusega videoseinapaneelidele see kinnitus sobib?

V: Ühildub tavaliste 46”, 49” ja 55” videoseinapaneelidega. Muude suuruste (43”, 65”) puhul vaadake kohandamiseks meie spetsiaalseid mudeleid või võtke ühendust.

Q2: Kas osaliselt vigaste paneelide asendamine on tülikas?

V: Sõltumatu riputuskonstruktsioon võimaldab üksikuid paneele eraldi lahti võtta, ilma et see mõjutaks kogu videoseina stabiilsust.

3. küsimus: kas kinnitus sobib kõverate LCD-ühenduspaneelidega?

V: Standardsed video seinakinnitused on lameda struktuuriga. Kumerate LCD-paneelide jaoks on vaja kumeraid adaptereid. Andke kohandatud kõverate õlgade töötlemiseks ette kõverusraadius ja splaissimise radiaan.

Q4: Mis on ekraani maksimaalne kandevõime ja ohutustegur?

V: Projekteeritud ühe paneeli kandevõime: 80 kg (purustav katsekoormus ≥ 160 kg), ohutustegur ≥ 2,0. Kõige raskem tavapaneel 55-tolline on umbes 30 kg, 65-tolline kuni 45 kg, mõlemad alla disainipiirangu. Enne paigaldamist kontrollige siiski seina või maapinna tegelikku kandevõimet.

K5: Kuidas valida seina- ja põrandatüüpide vahel?

V:

• Betoon / täistellistest sein → Seinale kinnitatav (madala hinnaga, ruumisäästlik)

• Klaasist/marmorist/kergest terasest kiilusein (puurimine pole lubatud) → Põrandal seisev (dekoratsioonikahjustusteta)

• Mobiili kasutamine mitmel saidil → Mobiilkäru kinnitus (ratastega)

K6: Kas see ühildub teiste kaubamärkide ekraanidega (Samsung/LG/BOE)?

V: Jah. VESA kinnitusavad katavad 200 × 200 mm kuni 800 × 600 mm, ühilduvad enam kui 95% turul olevate 46–55" kaubanduslike videoseinapaneelidega. Spetsiaalsete aukude mustrite jaoks on saadaval adapterplaadid või kohandatud töötlus.

Miks valida meid?

• Üle 10 aasta video seinakinnituste valmistamise kogemust

•ISO9001:2015 kvaliteedijuhtimissüsteemi sertifikaat

•Iseseisev tehas, kus on täielik ettevõttesisese lehtmetalli töötlemine, pihustamine ja montaaž

• Ekspordikogemus: tooteid müüakse enam kui 30 riiki, sealhulgas Euroopasse, Ameerikasse, Kagu-Aasiasse ja Lähis-Idasse

• Kohandamise võimalus: täieliku protsessi OEM/ODM tugi koos 3D-joonise kinnitusega

•Müügijärgne garantii: vastus 24 tunni jooksul, lahendus 48 tunni jooksul
