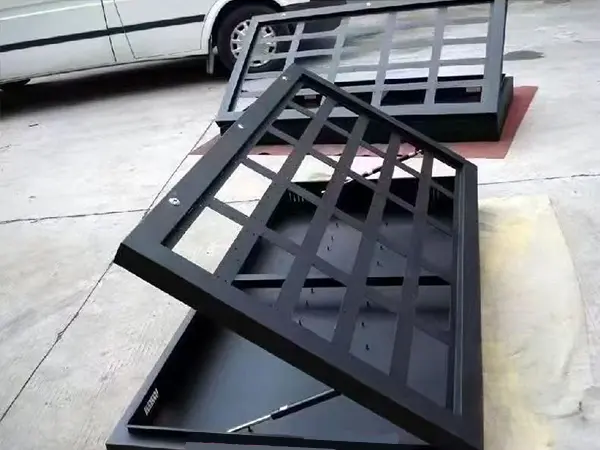

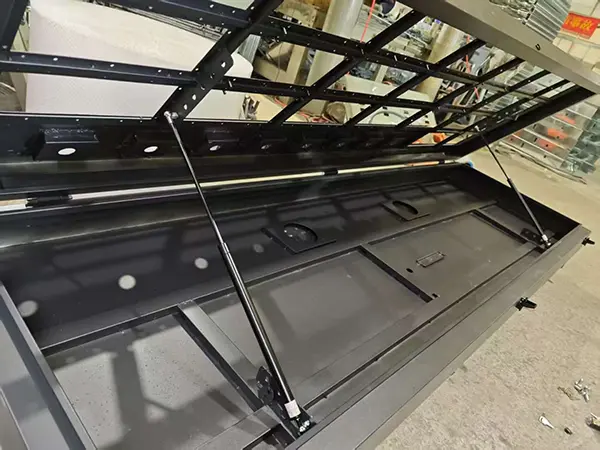

Lehtmetallist hüdrauliline mehaaniline tugialus

Lehtmetallist hüdrauliline mehaaniline tugistend on tugiseade, mille põhikorpus on integreeritud hüdrauliliste tõstefunktsioonidega. Seda kasutatakse laialdaselt stsenaariumides, mis nõuavad suurt jäikust, tasasust ja mikroreguleerimise täpsust, näiteks täppistööpingid, testimisseadmed, automatiseeritud tootmisliinid ja meditsiinilised kuvamisseadmed.

Võrreldes traditsiooniliste valu- või sektsioonterasest keevitatud tugedega, on lehtmetallist alustel kerge kaal, korralik välimus, paindlik kujundatavus ja atraktiivne pinnaviimistlus. Hüdrauliliste silindrite abil juhitav tugi võimaldab laagriplatvormi kõrgust täpselt reguleerida. Täpsete juhtsiinide või juhtpostidega ühendatud tagab vertikaalsuse ja stabiilsuse tõstmise ajal.

Miks valida meie plekist hüdrauliline tugialus

Materjali ja konstruktsiooni omadused

Põhikorpus on moodustatud ühe külmvaltsitud teraslehe painutamisel ühtlaste ja kindlate keevisõmblustega, mis pakub palju paremat terviklikkust kui splaissitud raamid. Pind on kaetud kaitsva pihustusvärviga, mis on põrutus- ja oksüdatsioonikindel ning ei kaldu igapäevasel kasutamisel kriimustusi ega roostet.

Sisseehitatud suletud hüdraulilised jõukomponendid kasutavad suurepärast tihendustehnoloogiat, et vältida leket rõhu all. Kulumiskindlad puksid paigaldatakse liikuvatele liigenditele mõõduka tõstmise ja lükkamise summutamiseks. Jõud jaotatakse ühtlaselt kogu seadme peale ja laiendatud alus suurendab veelgi paigutuse stabiilsust.

Protsessi eelised

1. Moodustati ühe külmvaltsitud terasplaadi painutamisel, et vähendada keevitusõmblusi

2. Topelttugevribid peamistes pinget kandvates kohtades

3. Painutuskonstruktsioon saavutab jäikuse sama kaaluga valatud osade lähedal

Võrdlus traditsiooniliste protsessidega

Tehnilised parameetrid

Toote eelised

1. Kõrge kulujõudlus:

Võrreldes valatud või töödeldud tugedega on lehtmetallkonstruktsioonidel madalad vormimiskulud ja need on väikeste partiide tootmiseks ökonoomsed.

2. Paindlik disain:

Kohandatav kontuur, augud ja välditavad väljalõiked vastavalt kliendi varustuse paigutusele, sobivad mittestandardsetele seadmetele.

3. Tööjõudu säästev operatsioon:

Hüdrauliline jõuabi võimaldab raskeid koormaid tõsta vaid mõne kilogrammi käsijõuga, asendades tülika kruvide reguleerimise.

4. Tugev keskkonnaga kohanemisvõime:

Pihustatud või roostevabast terasest versioonid vastavad elektroonika-, meditsiini- ja toiduainetööstuse puhtuse- ja korrosioonivastastele nõuetele.

5. Lihtne hooldus:

Standardsed universaalsed hüdrotihendid; lehtmetallkonstruktsioonil puuduvad madala rikkemääraga keerukad sisemised komponendid.

Rakenduse stsenaariumid

Tööstuslike töökodade juhtimisseadmete tugi, konverentsi suurte ekraanide tõstepaigaldus, näituseväljapaneku kandvad stendid, masinaruumi instrumendiklambrid, supermarketite intelligentsete terminalide fikseeritud raamid, kontorite multifunktsionaalne ekraanikinnitus.

Paigaldamise etapid

✅Paigaldage alus tasasele maapinnale või varustusalusele, reguleerige platvormi tasandamiseks nelja lööki summutavat jalapatja (kasutage vesiloodi).

✅Ühendage hüdrotorustikud (elektripumbad vajavad toidet), laske õhku välja: tõstke täiskäigul 2–3 korda üles-alla käsitsi või elektriliselt.

✅Tõstke sihtseadmed või toorikud platvormile, kinnitage T-pilude või keermestatud aukude kaudu.

✅Tõstke käsiratta või nuppudega soovitud kõrgusele, sulgege lukustusventiil või pingutage mehaaniline lukustusmutter.

✅ Kontrollige platvormi vajumist; kasutusele võtta, kui 30 minuti jooksul ilmset kukkumist ei toimu.

Kasutuselevõtu märkused

.Esmakordsel kasutamisel on õhu ventileerimine kohustuslik, vastasel juhul võib tõstmine kinni kiiluda või raputada.

.Kinnitage, et toitepinge sobib elektriliste mudelitega (220V / 380V).

.Keerake kõik seadme kinnituspoldid kinni, et vältida nihkumist.

.Esimene hüdraulikaõli vahetus: pärast 500 töötundi.

.Regulaarne kontroll: Kontrollige hüdraulikaõli taset ja tihendusosi iga 3 kuu järel.

Olulised erinevused traditsioonilistest valatud/keevitatud tugedest

Korduma kippuvad küsimused (KKK)

K1: Kas lehtmetallist hüdrauliline tugi on valatud tugedega võrreldes piisavalt tugev?

V: Mõistliku painde- ja tugevdava ribi disainiga saavutab lehtmetall jäikuse, mis on lähedane valatud osadele võrdse kaalu juures. See rahuldab täielikult koormused 300 kg kuni 2 tonni. Koormustele üle 3 tonni on soovitatav kasutada keevitatud terasprofiili või valatud lahendusi.

Q2: Kas mittestandardseid suurusi või kujundeid saab kohandada?

V: Jah. Esitage 3D-joonised või käsitsi joonistatud visandid ning me teostame lehtmetalli lahtivoltimise ja tugevuse kontrollimise. Tavapärane kohandatud tarneaeg on 7–15 päeva.

K3: Kas tuleb regulaarselt kalibreerida?

V: Pärast esmast paigaldamist ja tasandamist kontrollige horisontaalset taset ainult iga poole aasta tagant, ilma tugeva löögita. Hüdraulikasüsteemi jaoks ei ole vaja spetsiaalset kalibreerimist.

Q4: Kui kaua võtab täielik kokkupanek?

V: Komponendid on selgelt klassifitseeritud; täieliku montaaži saab kiiresti lõpetada, järgides montaažijuhiseid.
